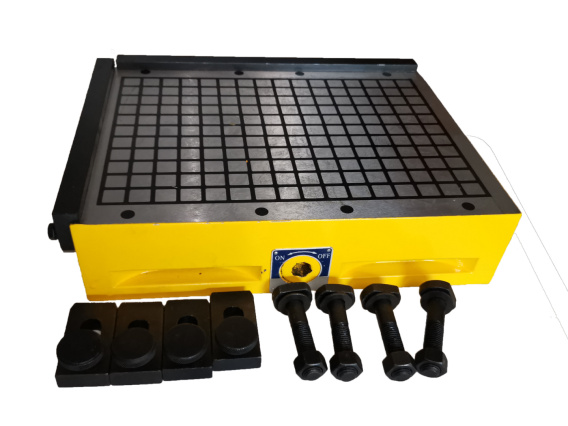

Stół Magnetyczny 2040 400x200mm
Stół Magnetyczny 200x400mm do trzymania obrabianych elementów ferromagnetycznych.
3200.00
| Wysyłka w ciągu | natychmiast |
| Cena przesyłki | 0 |
| Dostępność |
|
| Waga | 45 kg |
Zamówienia telefoniczne: +48 500 000 297
| Zostaw telefon |
Dostępna jest większa ilość niż w sekcji "Dostępność" z wydłużonym terminem dostawy. Należy złożyć wtedy zamówienie na adres Email: lumen@lumensklep.pl
Stół magnetyczny – opis modelu 2040 400x200mm
Uchwyt magnetyczny różni się nieco w formie od zwykłego prostokątnego uchwytu, co zapewnia pełne wykorzystanie struktury jego obwodu magnetycznego z magnesów metali ziem rzadkich. Zapewniają onewysokie natężenie indukcji magnetycznej, coprzekładasię na dużą siłę przyciągania magnetycznego. Stół magnetyczny pozwalazatem na optymalizację ustawienia magnesów o dużej sile magnetycznej, umożliwiającej utrzymanie obrabianego przedmiotu.
W porównaniu do prostokątnego uchwytu magnetycznego, siła przyciągania jest czterokrotnie większa. Rozkład matrycy biegunów generuje wiązki pola magnetycznego o równej gęstości i prostopadłym kierunku, dzięki czemu siła przyciągania rozkłada się symetrycznie.
Mały promień łuków pola magnetycznego zapewnia płytką penetrację przedmiotu, co przekłada się naprecyzyjną obróbkę także cienkich elementów. Zarazem, przy zamkniętym uchwycie, w obrębie linii obwodu magnetycznego tworzy się zamknięta siatka. Efekt? Magnetyzmszczątkowy jest bardzo niski.
Stoły magnetyczne można ze sobą łączyć!
Jeżeli potrzebujesz większej przestrzeni roboczej możesz połączyć przykładowo dwa stoły 2040 aby otrzymać przestrzeń roboczą 200x800mm lub 400x400 mm. Bez względu na to, na które rozwiązanie postawisz, możesz liczyć na niezawodność modelu w duecie z bardzo dużym usprawnieniem przeprowadzanych prac.
Specyfikacja stołu magnetycznego 2040 400x200mm – kluczowe cechy i parametry
Stół magnetyczny sinusowy charakteryzuje się najwyższą jakością wykonania w duecie z gwarancją niesamowitej precyzji w trakcie przeprowadzania prac. Znajduje zastosowanie w wielu branżach i ma większą powierzchnię do wykorzystania niż stół magnetyczny okrągły. Model charakteryzuje się niskim magnetyzmem szczątkowym, co przekłada się na wydajną pracę. Inwestycja w stół magnetyczny uchylny jest więc zatem oszczędnością czasu i gwarantem prawidłowo przeprowadzonych zadań.
Specyfikacja :
|
1. Duża siła przyciągania Całkowita siła przyciągania =21*n ("n" oznacza liczbę bloków magnetycznych) (kgf). Przyciąganie przedmiotu obrabianego = 21*n ("n" oznacza liczbę bloków magnetycznych mających styczność). Przykładowo, w uchwycie magnetycznym 2040, występuje 120 bloków magnetycznych, a całkowita siła przyciągania to 21*180= 2520 (kgf). 2. Wysoka Precyzja Precyzja dla 300mm wynosi 0.02 , długość zwiększona o 300 mm, dokładność wynosi 0.03 mm. 3. Niski magnetyzm szczątkowy Magnetyzm szczątkowy nie przekracza 5% siły przyciągania. 4. Wysokie bezpieczeństwo Brak zasilania elektrycznego zapewnia bezpieczeństwu dla użytkowników. 5. Swobodna Regulacja Regulacja siły odbywa się przy pomocy pokrętła, zgodnie z poniższym przykładem: |
|
obszar roboczy uchwytu |
< 450 cm2 |
≤ 450 cm2 ~ < 700 cm2 |
< 700 cm2 |
|
Regulacja siły przyciągania |
16 kgf |
20 kgf |
30 kgf |
|
|
|||
Budowa i zastosowanie stołu magnetycznego – idealne rozwiązanie do szlifierek i obróbki elektroerozyjnej
Stół magnetyczny Budowa i Zastosowanie:

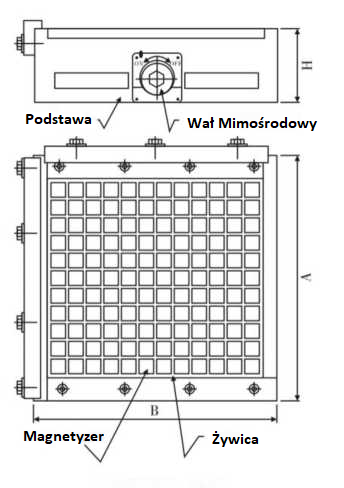

| Uchwyt magnetyczny składa się z podstawy z blokami magnetycznymi, żelaznej ramy i wału mimośrodowego. Szczeliny są pokryte żywicą. Pomiędzy ramą a blokami magnetycznymi znajdują się magnesy z metali ziem rzadkich. |
|
Wał mimośrodowy powoduje załączenie lub zwolnienie siły przyciągania. Służy on do mocowania lub zwalniania obrabianego przedmiotu. Po lewej i prawej stronie znajdują się gniazda do mocowania przedmiotu na platformie roboczej. Ze względu na rozkład biegunów, cztery przyległe bloki magnetyczne stanowią jedną jednostkę, a cały uchwyt składa się z wielu bloków magnetycznych, zapewniających dużą siłę, gwarantując niski magnetyzm szczątkowy. Pozwala to na przyciągnięcie przedmiotu podczas jego obróbki. Jeśli rozmiar przedmiotu wykracza poza rozmiar platformy roboczej, wciąż można wykonać jego obróbkę. Patrz poniższy rysunek drugi |
Inwestycja w model, to odpowiedź na potrzeby pt. stół magnetyczny do szlifierki, elektroerozyjnej. Znakomicie sprawdza się on w mocowaniu elementów ferromagnetycznych (do których zaliczamy na przykład stal konstrukcyjną, żeliwo, czy też żelazo) w trakcie szlifowania, a ponadto obróbki elektroerozyjnej.
Stół magnetyczny gwarantuje niezwykle precyzyjną obróbkę. Ze względu na szczelność umożliwia wykorzystanie go do pracy zarówno z chłodzeniem, jak również w całkowitym zanurzeniu. Producent zadbał o to, aby nawet w trudnych warunkach sprawdzał się znakomicie. Można z powodzeniem powiedzieć, że stanowi odpowiedź dla najbardziej wymagających klientów zapewniając niezwykłą precyzję w duecie z najwyższą starannością wykonania. Nic więc dziwnego, że można korzystać z niego przez wiele lat.
