• Odczyt cyfrowy SNS-3V z 3 liniałami 5 mikron

Symbol: SNS-3V

Odczyt cyfrowy 3 osi z 3 linialami o dokladnosci 5 mikron .Zestaw do samodzielnego montazu.Linialy 3 sztuki mozna dobrac w dowolnej długości pasujace do maszyny do 1000 mm.

2400.00
2400.00
szt.
Wysyłka w ciągu 7 dni
Cena przesyłki 0
Kurier (Pobranie) 0
Odbiór osobisty 0
Kurier 0
Dostępność 90 szt.
Waga 5 kg

Zamówienia telefoniczne: +48 500 000 297

Zostaw telefon
Odczyt cyfrowy z liniałami: tokarka, frezarka, wiertarka 3 osie
Dowolne 3  liniały NTS o długościach do 1000 mm  w komplecie
błąd pomiaru: 5 mikron



Cyfrowy odczyt (DRO) w serii GCS,  jest precyzyjnym instrumentem pomiarowym, który może być używany do tokarki, szlifierki, frezarki, wytaczarki i EMD do wykrywania pozycji.


Podstawowe funkcje:

1: Zerowanie

2: Zresetuj

3: Tryb : mm / cal

4: Konwersja współrzędnych ABS / INC

5: 200 ustawień zapamiętanych punktów odniesienia

6: Wyłącz pamięć

7: Wyznaczanie środka 1/2

8: Kompensacja błędu liniowego

9: Tryb uśpienia

10: Kalkulator

11: Wiercenie obwodu

12: Wiercenie po ukosie

13: Obróbka nachylonej płaszczyzny

14: Obróbka łuku kołowego

15: funkcja tokarki, frezarki oraz wiertarki

16: filtrowanie sygnału ( Np. przy szlifierce niweluje migotanie ostatniej cyfry na wskutek drgań własnych maszyny)

17. Funkcja R lub R / D ( promień / średnica )

18.Średnica ( tokarka )

19.Z SUMA X + Y ( tokarka )



Parametry techniczne:



1. Zakres napięcia: AC 85V ~ 260V / 50HZ ~ 60HZ

2. Zużycie energii: 25VA

3. Koordynaty: 1/2/3/4

4. Wyświetlacz: 8-cyfrowy wyświetlacz

5. Sygnał wejściowy: TTL fala prostokątna EIA-442

6. Częstotliwość sygnału wejściowego: 100KHZ

7. Dokładność pomiaru: 5um,

8. Podręczna klawiatura: klawiatura naciskowa

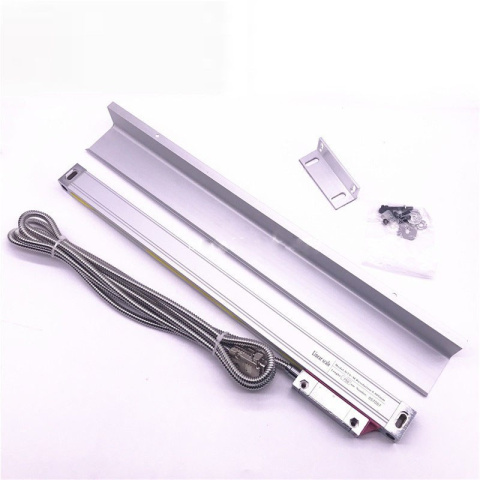

Charakterystyka liniałów optycznych:

  • Rozdzielczość: 5um (0.005mm) 0.0002 "
  • Sygnał: TTL kwadratowy / fala EIA-442
  • Relacje skoku: 0.02mm (50 lP / min)
  • Dokładność: ± 0,005 mm (w temperaturze 20 ° C)
  • Referencje w przedziale 50mm
  • Prędkość responsywna: 60m / min lub 40 inch / sek
  • Długość kabla: 3 metry



Przykładowe długości liniałów do wyboru:

100,150,200,250,300,350,400,450,500 ,550,

    600,650,700,750,800,850,900,950,1000mm

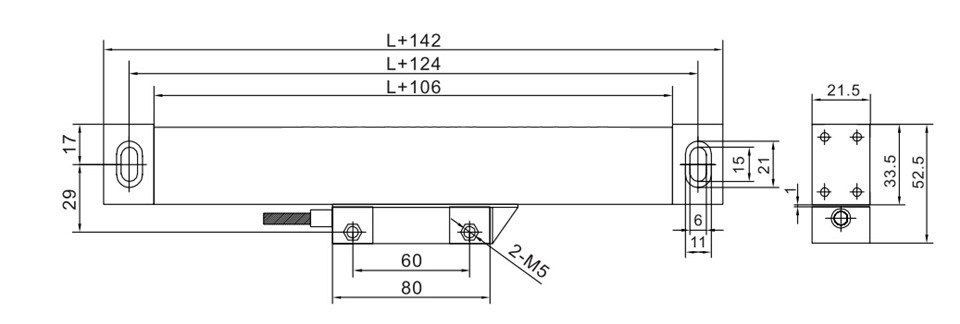

Wymiar liniałów
