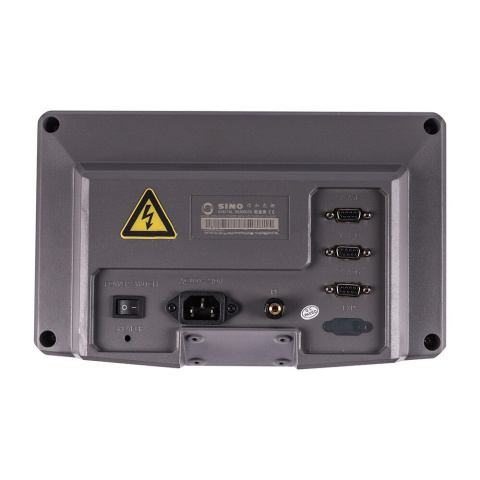

Odczyt cyfrowy SINO SDS6-2V z 2 liniałami

Cyfrowy odczyt (DRO) w serii SINO,  jest precyzyjnym instrumentem, który może być używany do tokarki, szlifierki, frezarki, wytaczarki i EMD do wykrywania pozycji.


• Wszystkie funkcje kalkulatora kieszonkowego
• Kąty i łuki (obróbka zaokrągleń wewnętrznych i zewnętrznych)
• 200 miejsc pamięci
• Kompensacja średnicy narzędzia
• Przełączanie milimetry/cale
• Wybór koordynatów tryb absolutny / inkrementalny (przyrostowy)
• Liniowe serie otworów

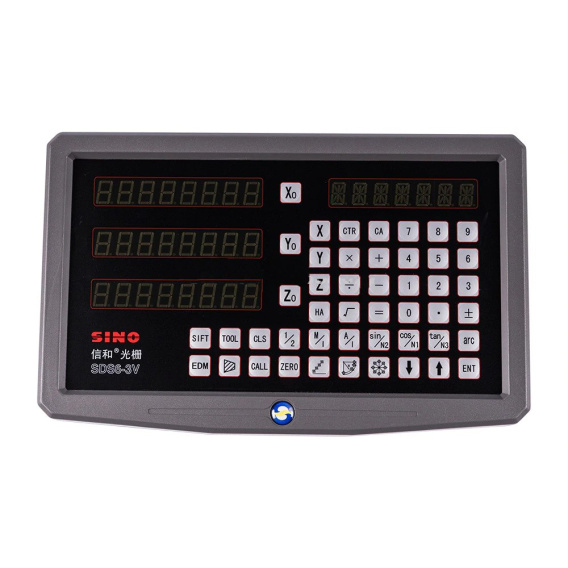

• Obróbka wyciętego otworu (ważny szczegół: SDS6-3V pokazuje także oś Z)
• Frezowanie zagłębień z podaniem osi Z w przypadku SDS6-3V
• Filtrowanie sygnału. Ma zastosowanie przy współpracy ze szlifierką i zapobiega migotaniu ostatniej cyfry, które niekiedy powstaje na skutek własnych drgań szlifierki.
• Zapamiętywanie ostatnich wartości. W przypadku wyłączenia urządzenia lub przerwania dopływu prądu ostatnie pokazane wartości zostają zapamiętane i ukazują się po ponownym włączeniu.
• Funkcja „drzemka". Ustawienia są zapamiętywane także przy wyłączonej maszynie.
• Wyznaczanie środka poprzez dzielenie wartości przez dwa
• Podwajanie wartości przy podanych średnicach (przy współpracy z tokarką)
• Obliczanie stożka (przy współpracy z tokarką)
• Prawdziwy trzeci segment wyświetlacza w trybie tokarkowym. Pierwszy segment pokazuje oś X, drugi segment Z i Zo przeliczone pomiędzy sobą (albo do wyboru samo Z), a trzeci segment samo Zo.
• Liniowa kompensacja błędów
• Nieliniowa 40 punktowa kompensacja błędów. To jest prawdziwa korekta, a nie tylko przybliżona jak przy kompensacji liniowej.
• Urządzenie z punktem wyłącznikowym na osi Z przeznaczone do maszyn erozyjnych dostępne opcjonalnie.

Parametry techniczne:

1. Zakres napięcia: AC 80~260V / 50~60HZ

2. Zużycie energii: 25VA

3. Sygnał wejściowy: TTL kwadratowy / fala EIA-442

4. Wyświetlacz: 8-cyfrowy wyświetlacz

5.Temperatura robocza: 0-45 °C

6. Przetwarzany sygnał: odwrócony EIA-422A

7. Częstotliwość sygnału wejściowego: 100KHZ

8. Dokładność pomiaru: 5um,

9. Podręczna klawiatura: klawiatura naciskowa

Charakterystyka liniałów optycznych:

• Sygnał: TTL kwadratowy / fala EIA-442
• Relacje skoku: 0.02mm (50lP / min)
• Dokładność: ± 0,005 mm (w temperaturze 20 ° C)
• Referencje w przedziale 50mm
• Prędkość przetwarzania: 60m / min
• Długość kabla: 3 metry

Długość liniałów do wyboru z przedziału 50-1000mm długości przejazdu. W sprawie większych długości proszę przesyłać zapytania na adres:  lumen@lumensklep.pl w celu uzyskania indywidualnej oferty.
